SD卡读写操作之BMP图片显示#

本章介绍使用FatFs文件系统模块读取SD卡的BMP图片，并通过HDMI显示。

FatFs简介#

FatFs是一个通用的文件系统模块，用于在小型嵌入式系统中实现FAT文件系统。FatFs的编写遵循 ANSI C，因此不依赖于硬件平台。它可以嵌入到便宜的微控制器中，如 8051, PIC, AVR, SH, Z80, H8, ARM等等，不需要做任何修改。

应用程序通过API函数来调用FatFs系统模块，从而来控制SD卡这些存储设备。

FatFs 系统提供了很多 API 函数，我们在下面列举了以下我们例程中会用的的 API 函数。

f_mount - 注册/注销一个工作区域（Work Area）

f_open - 打开/创建一个文件

f_close - 关闭一个文件

f_read - 读文件

f_write - 写文件

关于 API 函数的介绍和说明，大家可以参考以下的网站进行更深一步的了解，这个网站上

给出来了每个 API 函数的使用说明和例子。

http://elm-chan.org/fsw/ff/00index_e.html

硬件工程的建立#

这里的硬件工程跟VDMA结合HDMI的显示例程是一样的。

Vitis程序开发#

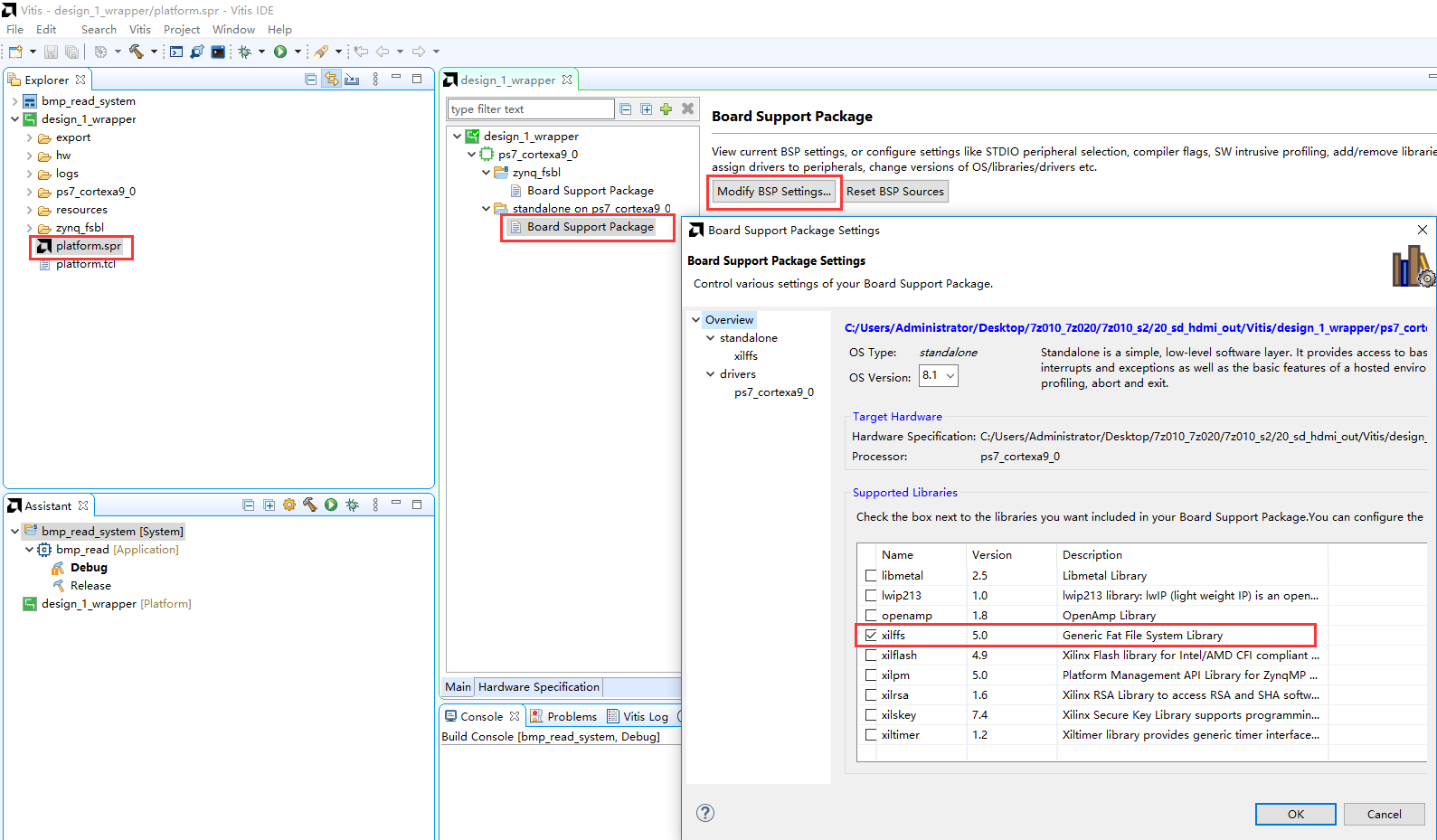

打开Vitis软件，我们已经为大家生成了一个 bmp_read 的工程。这里需要配置bmp_read_bsp支持包的属性，在Board Support Package Settings里选择xilffs项，使能项目支持xilffs文件系统。

关于xilffs库是Xilinx提供的FAT文件系统支持包，用户可以调用库里的API函数实现对

SD/eMMC等设备的操作。xilffs库里主要包含FAT的文件系统(File System Files)和驱动层文件(Glue Layer Files)。

关于xilffs库的介绍和应用，大家可以参考以下Xilinx官网链接：http://www.wiki.xilinx.com/xilffs

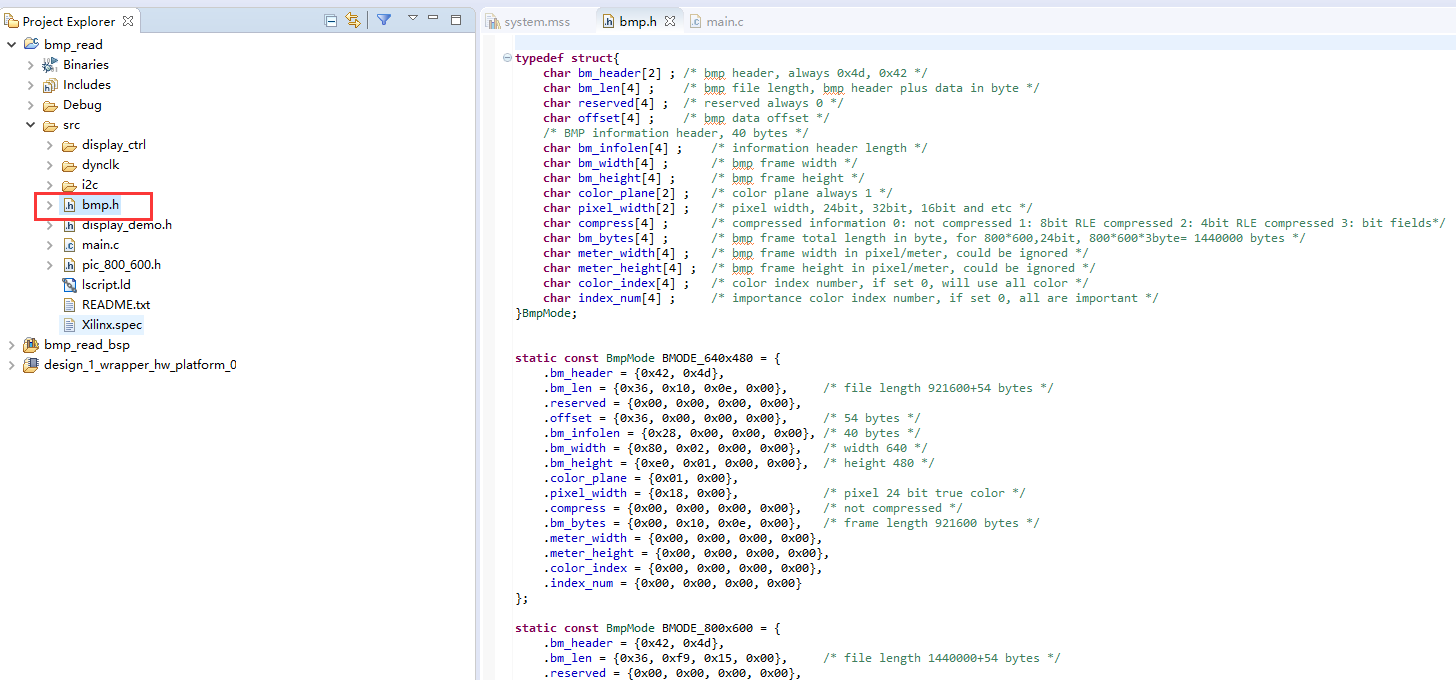

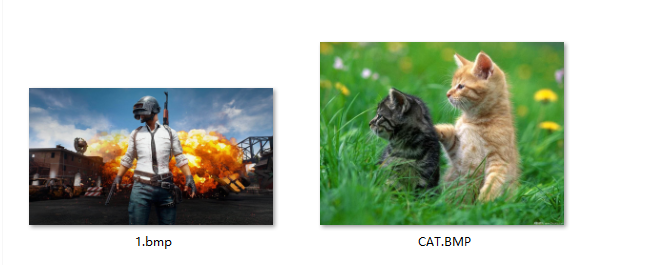

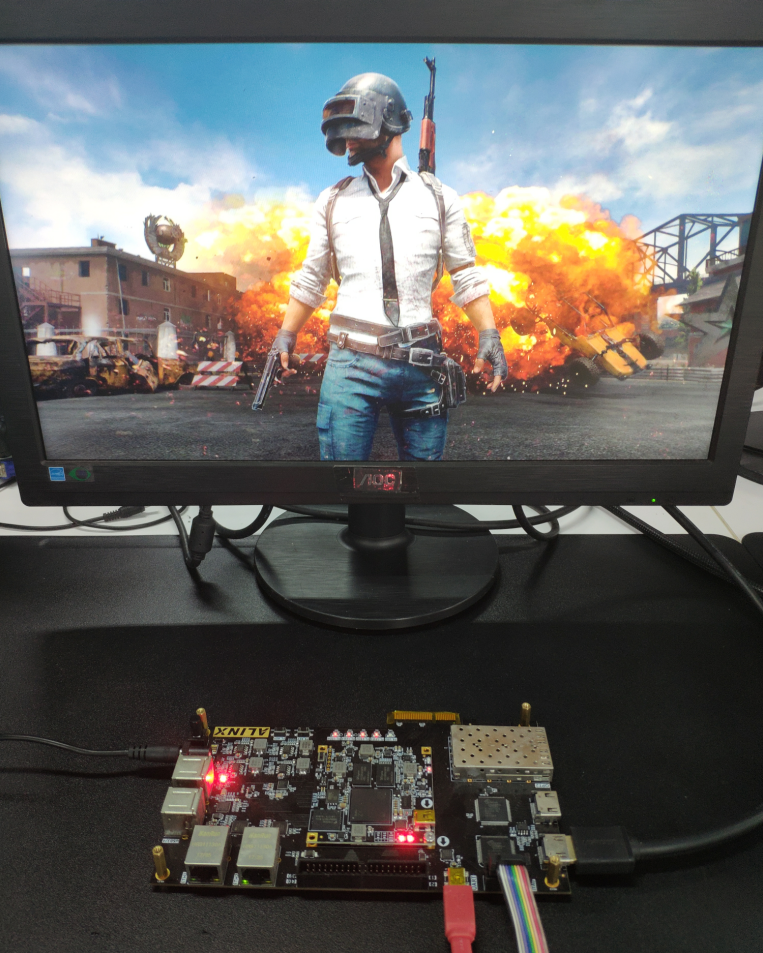

1. 接下来我们来看 bmp_read 的工程代码。在工程代码里，我们需要把 SD卡里存储的 bmp格式的图像数据读出来，去掉图像头后放到 VDMA的显示缓冲区中，然后实现图像在HDMI 显示器里的显示。在 main.c 文件里，我们添加了一个 bmp_read的函数，在这个函数里首先用f_open函数打开一个 SD卡里的bmp的图片文件。然后读取这个文件的前面 54个字节，因为BMP图像文件的前面54个字节为图像头文件，里面包含了图像的像素大小信息。再一行一行的读取图像数据存到VDMA 的 frame 显示缓冲区中。由于BMP的存储是上下颠倒的，因此在bmp_read函数中调整了顺序，存入frame缓存.. image:: images/20_media/image3.png
