RS485测试

RS485测试#

本章介绍两路RS485接口的读写测试实验。

硬件环境搭建#

基于”ps_hello”工程，另存为一份rs485_test工程

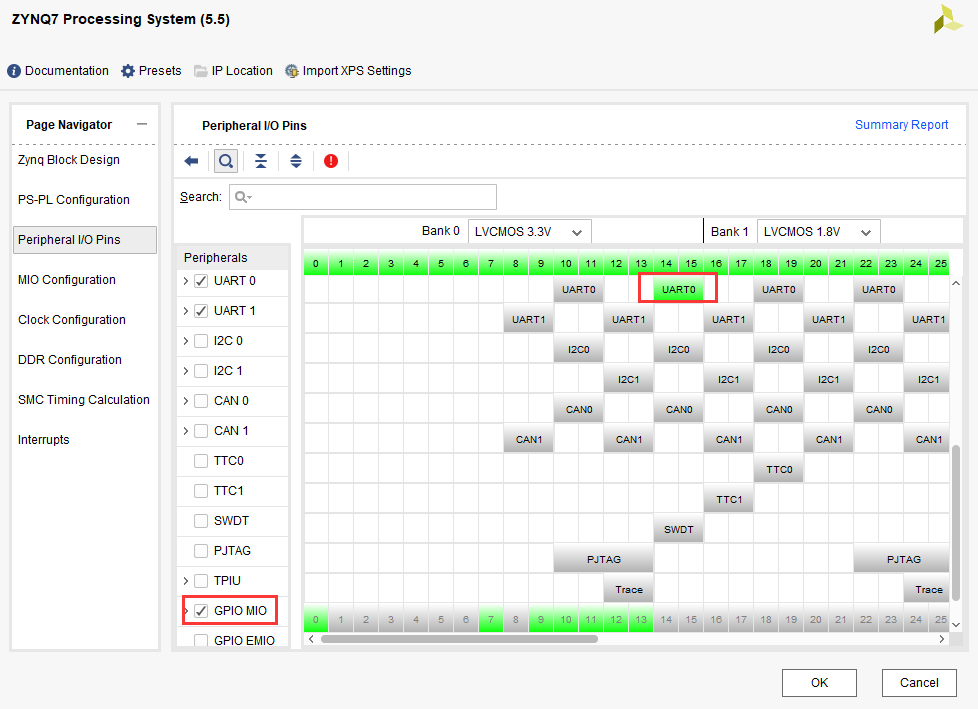

  1. 第一路RS485用的是PS端的UART0，而DE信号用的是MIO9，GPIO MIO已经勾选上。

../_images/image1102.png

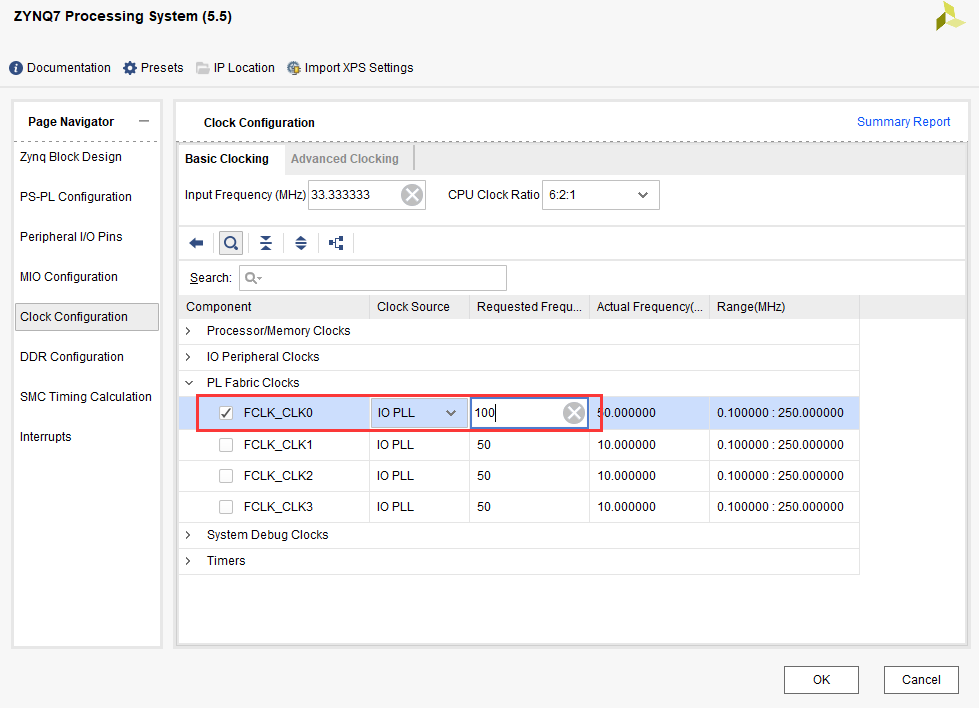

配置时钟频率为100MHz

../_images/image280.png

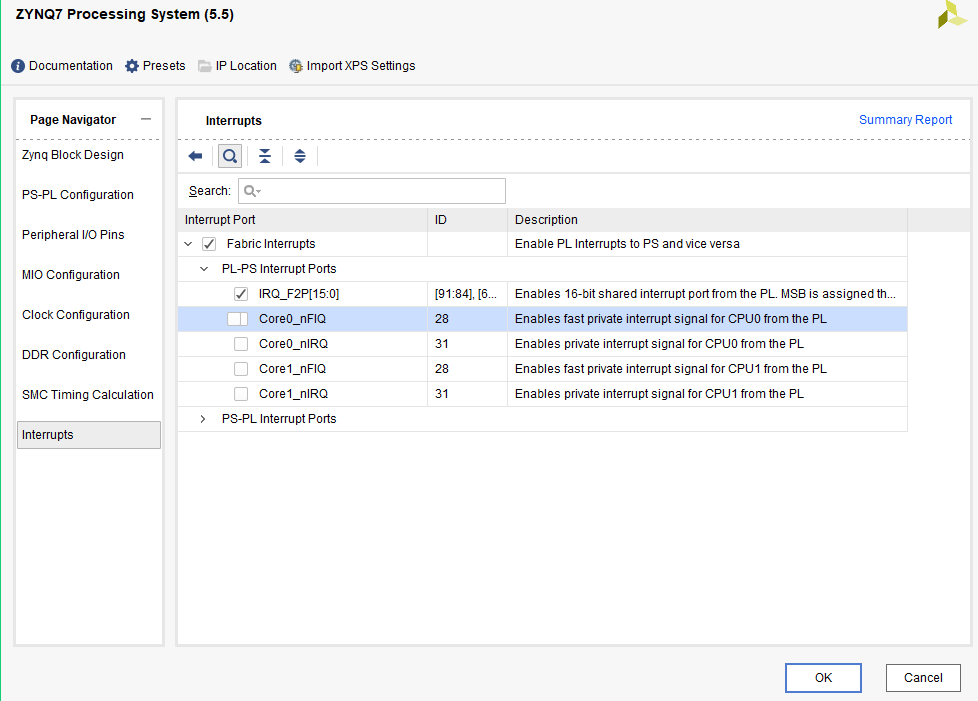

打开PL端中断

../_images/image340.png

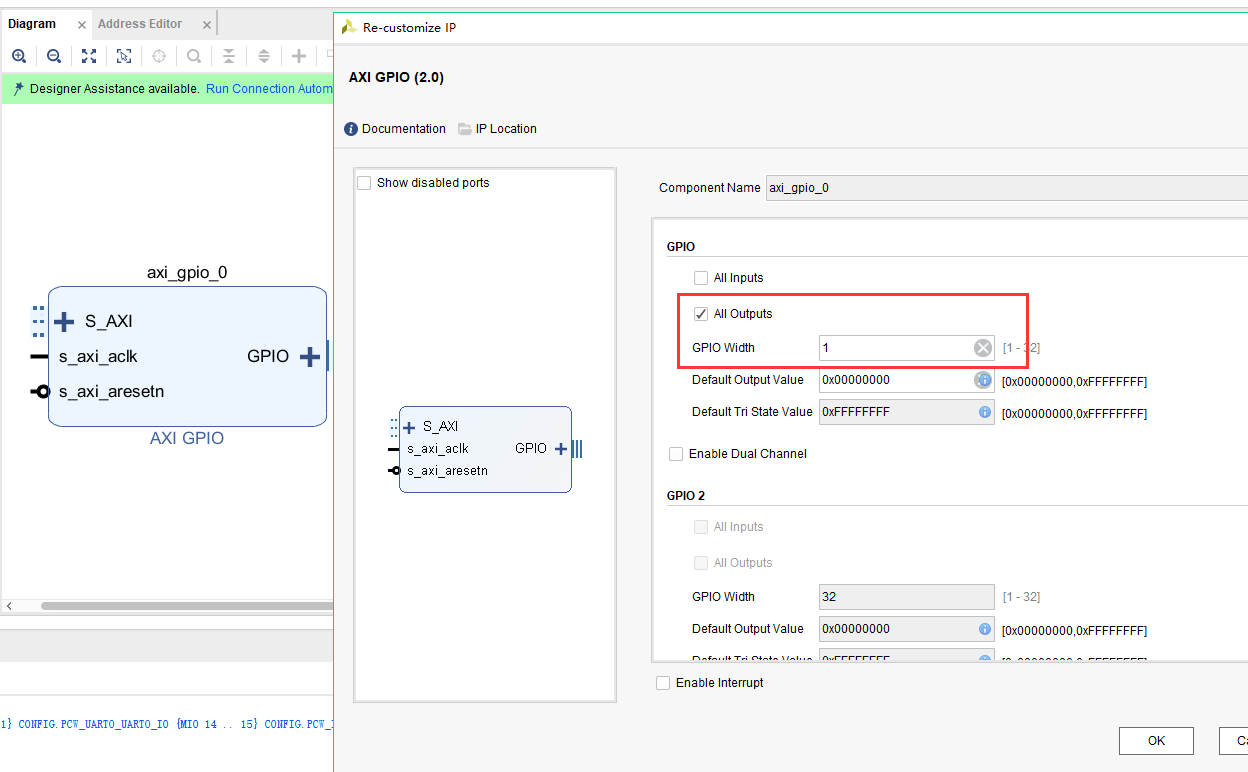

  1. 添加AXI GPIO模块，并配置为输出，位宽为1，用于第二路RS485的DE控制

../_images/image436.png

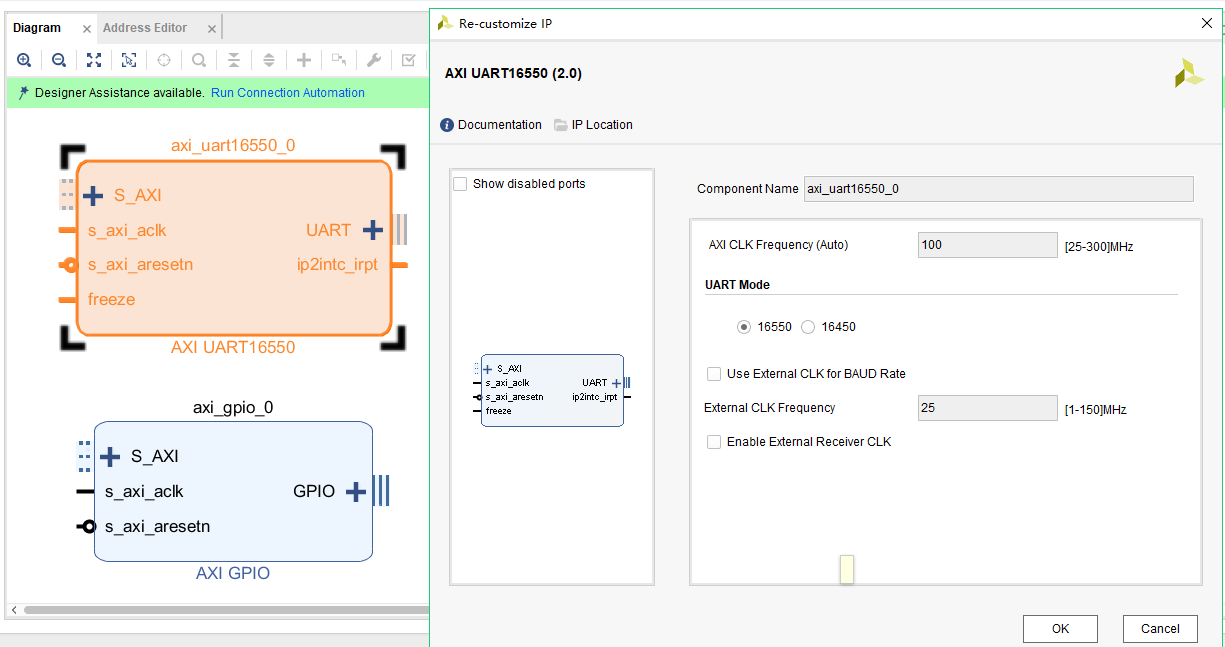

  1. 添加UART16550模块，用于第二路RS485的数据端口

../_images/image530.png

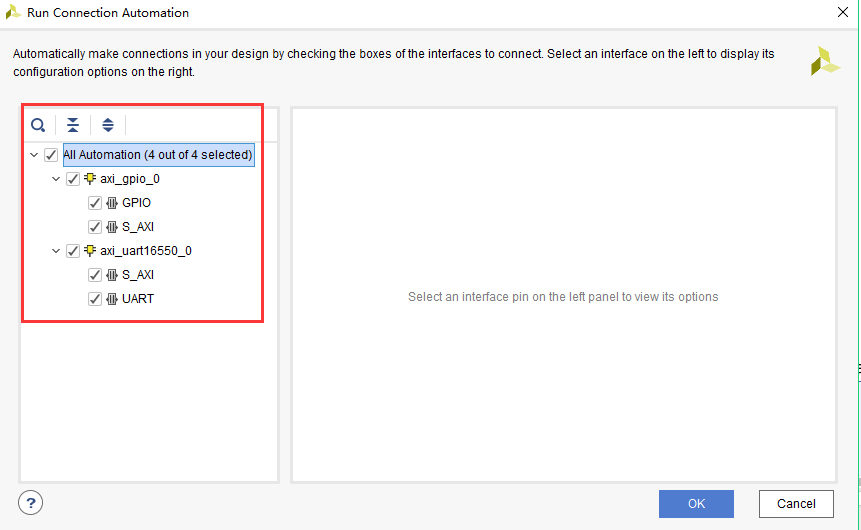

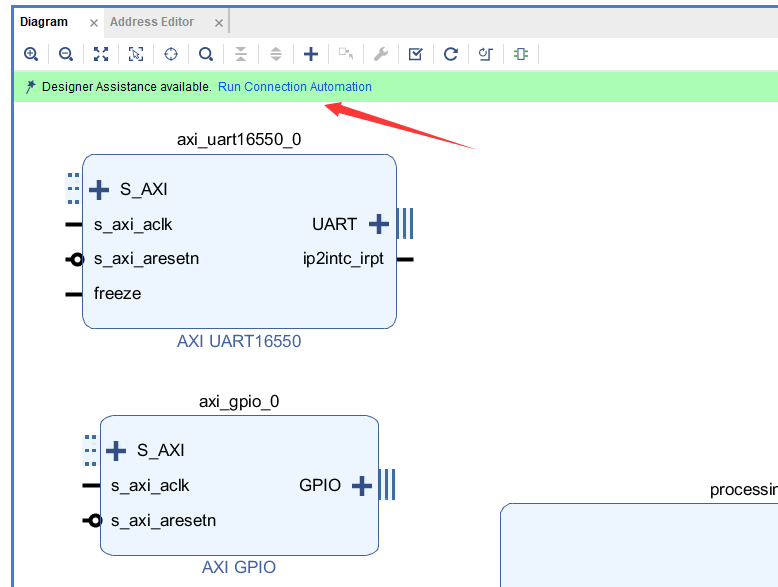

  1. 自动连接

../_images/image628.png ../_images/image727.png

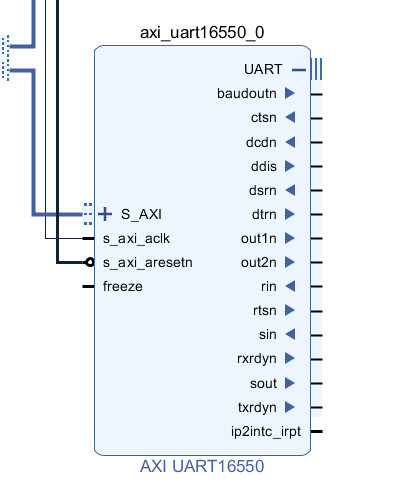

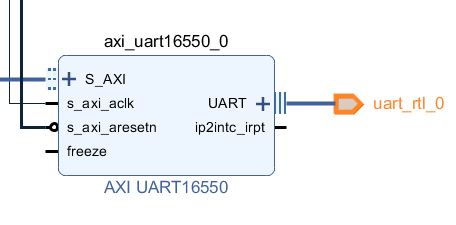

  1. 删除UART引脚，并展开UART接口

image1image2

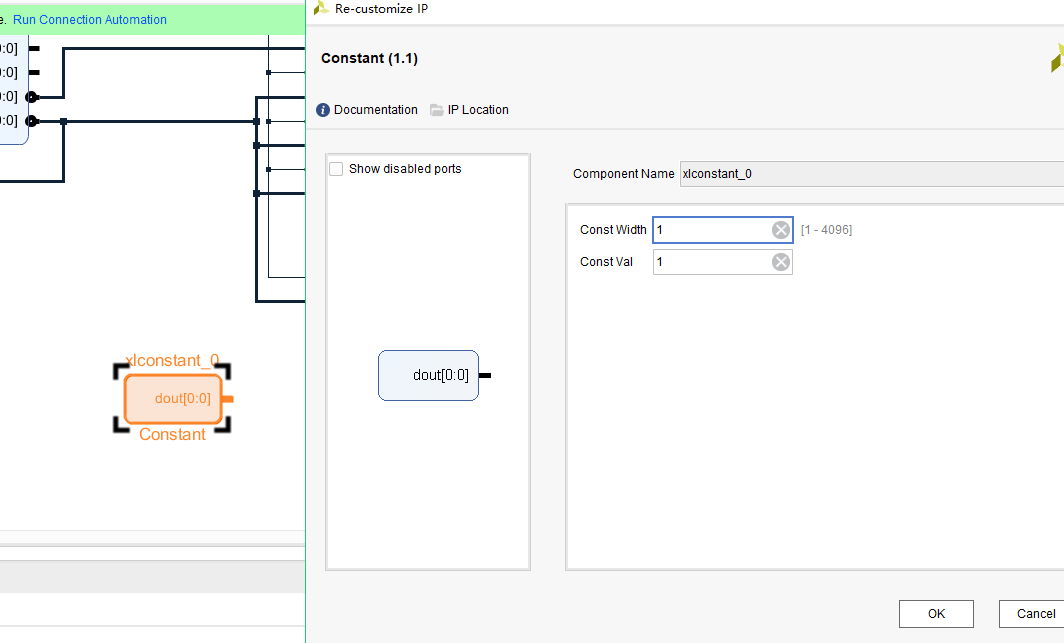

  1. 添加constant模块，并设置位宽为1，值为1

../_images/image1015.png

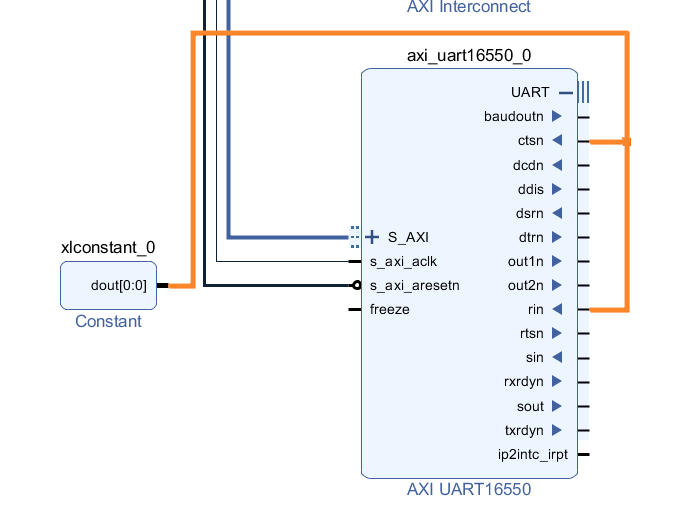

  1. 连接ctsn，rin信号

../_images/image1120.png

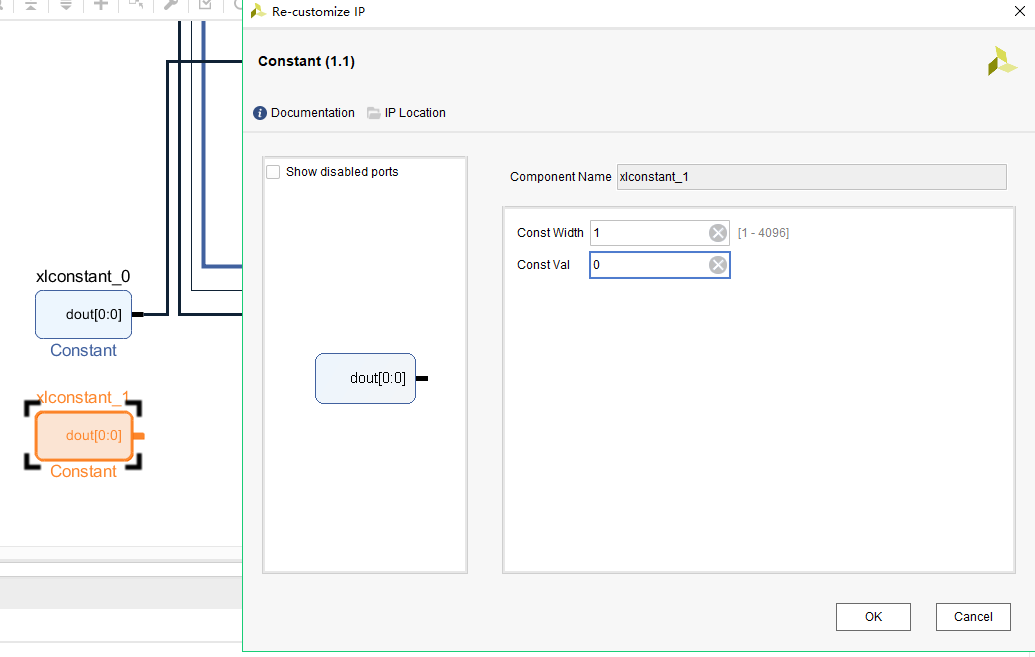

  1. 再添加一个constant模块，值设置为0

../_images/image1217.png

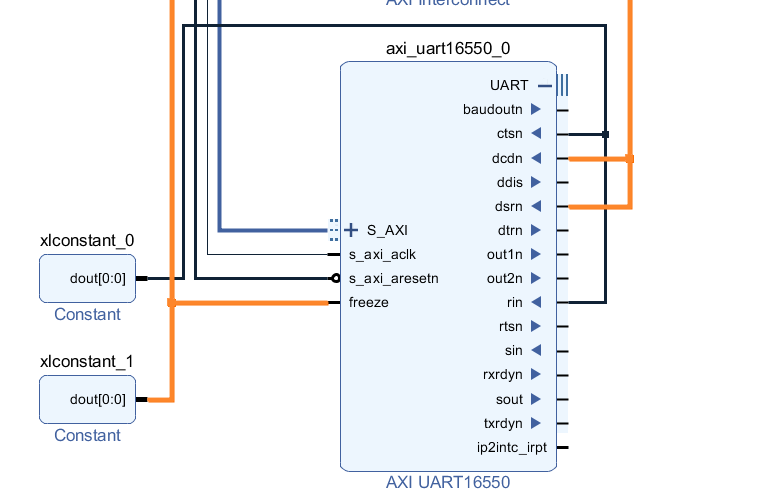

  1. 连接freeze，dcdn，dsrn信号

../_images/image1315.png

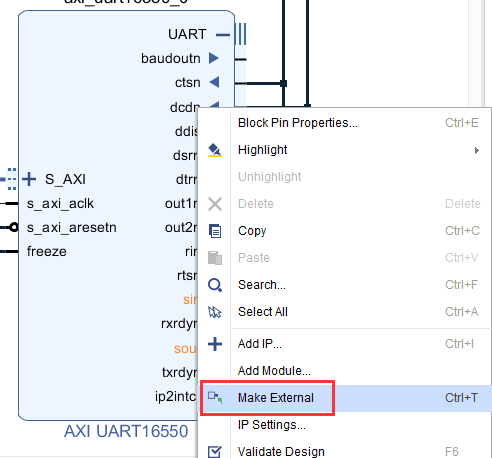

  1. 将sin和sout导出引脚

../_images/image1414.png

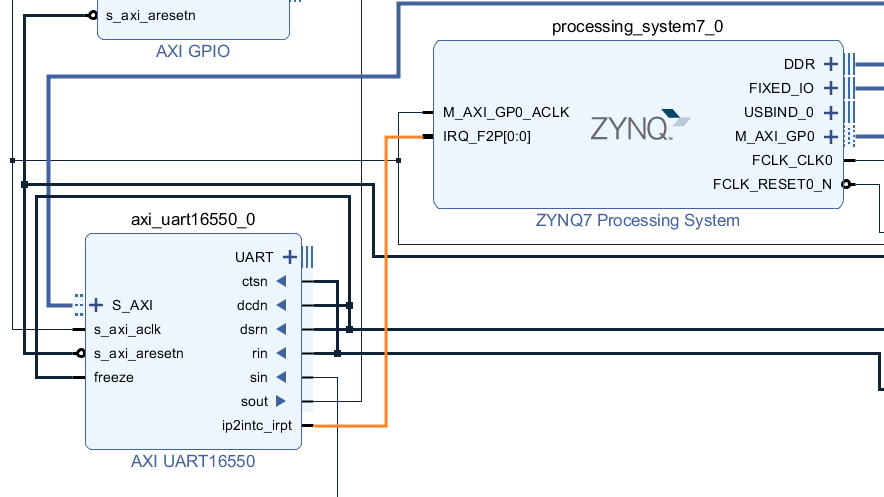

  1. 连接中断信号到ZYNQ的IRQ_F2P接口

../_images/image1514.png

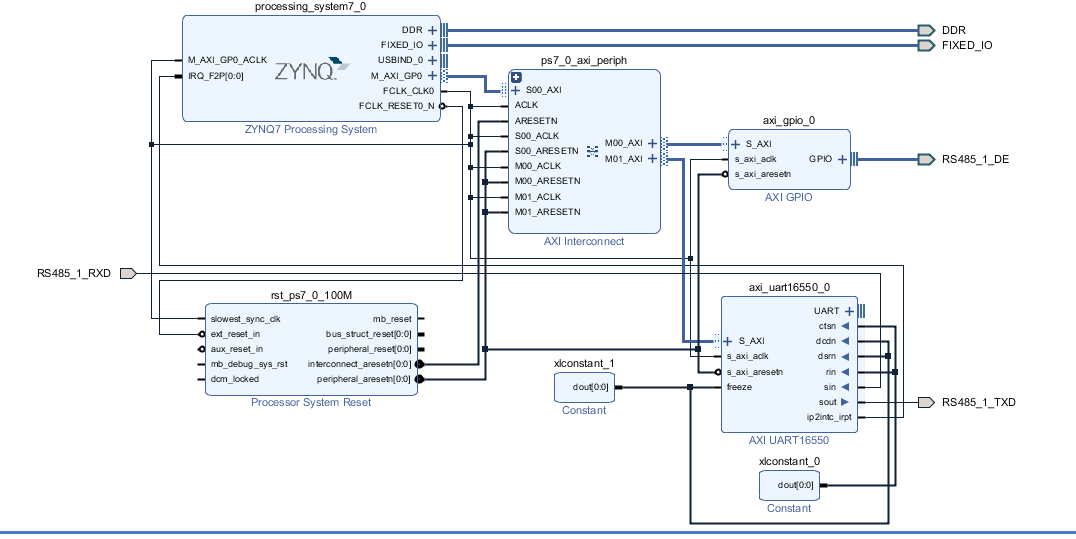

  1. 修改引脚名称

../_images/image1613.png

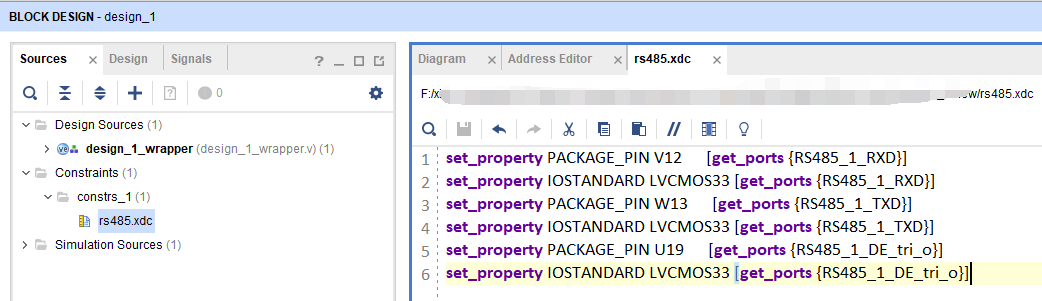

  1. 引脚绑定

../_images/image1713.png

  1. 生成bitstream

../_images/image1813.png

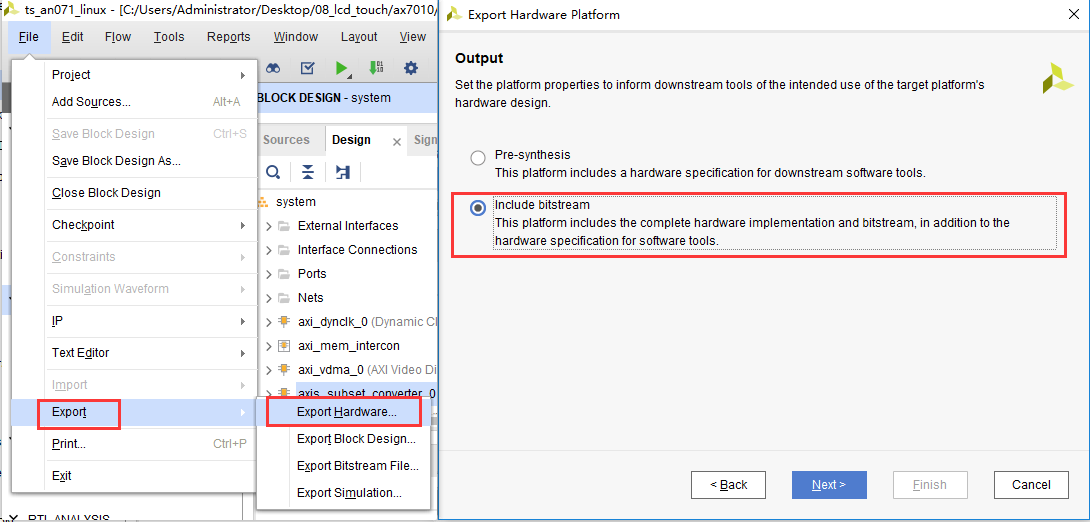

  1. 导出硬件平台信息

../_images/image1913.png

Vitis程序开发#

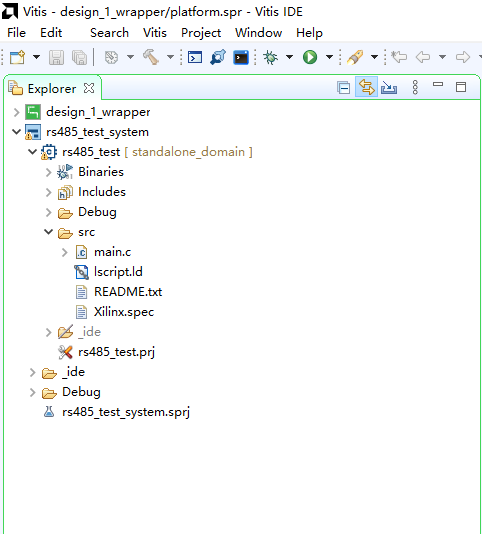

  1. 新建Vitis工程rs485_test，本实验是根据UART和UART16550模块的example工程修改而来，程序流程为，初始化RS485 DE和UART设置RS485 0为发送，设置RS485 1为接收，发送16个字节数据，接收后进行数据对比反向，设置RS485 1为发送，设置RS485 0为接收，发送16个字节数据，接收后进行数据对比程序结束

../_images/image2012.png

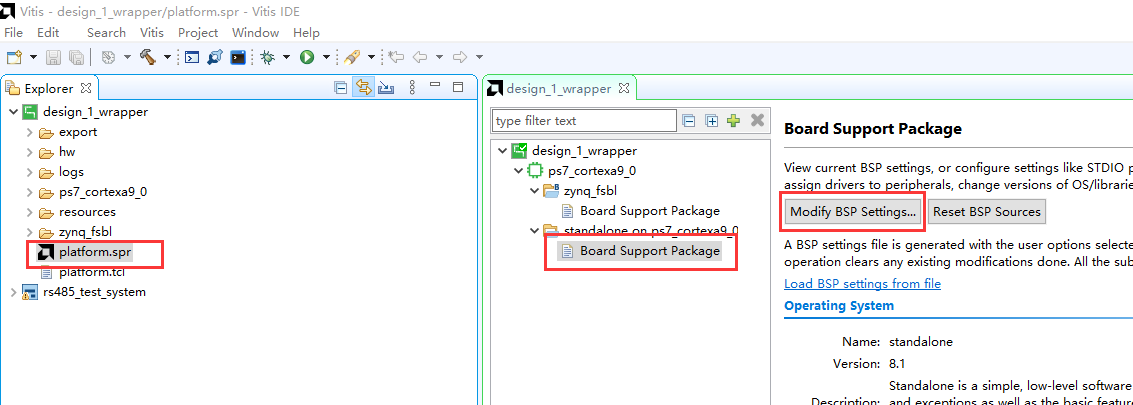

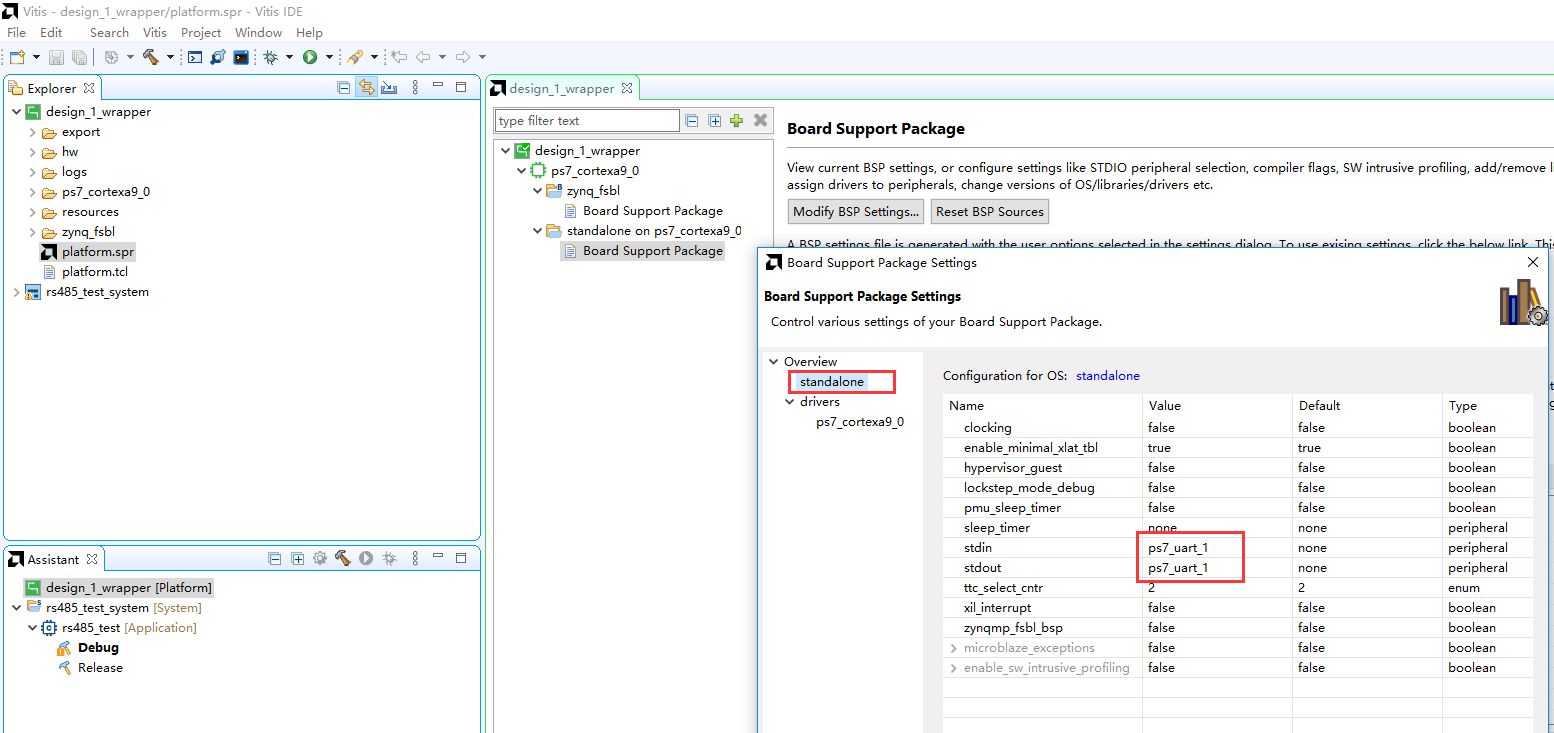

  1. 注意要进行BSP的设置，将打印输入输出改成ps7_uart_1，也就是PS端的UART

../_images/image2116.png ../_images/image2214.png

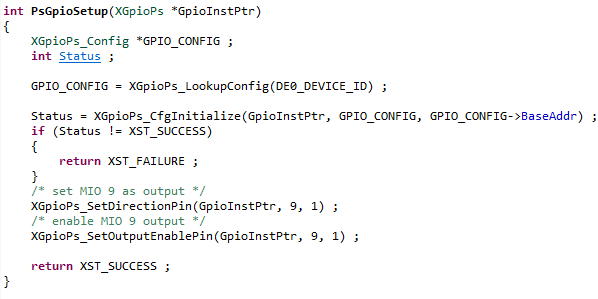

  1. PS端GPIO设置MIO9为输出，因为它是连接在RS485 0的DE上的。

../_images/image2313.png

  1. PL端GPIO设置，连接到RS485 1的DE

../_images/image2412.png

  1. 在对UART初始化中，将PS端UART和PL端UART16550都设置为波特率115200，8bit，无奇偶校验位，1bit停止位

../_images/image2511.png

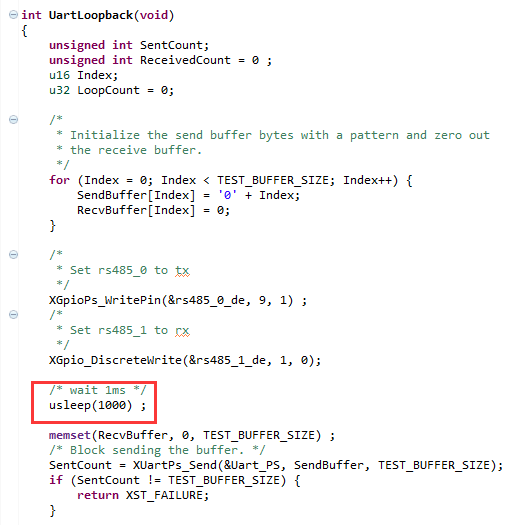

  1. 在回环的函数中，首先是将RS485_0设置为输出，RS485_1设置为输入，设置完后，在发送数据之前等待1ms时间，是因为有切换延迟。

../_images/image2610.png

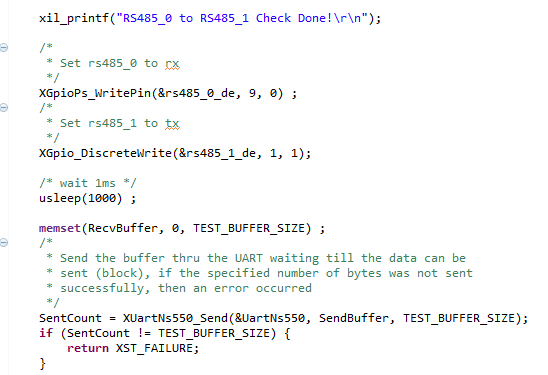

  1. 测试后，切换方向RS485_0设置为输入，RS485_1设置为输出，再次进行数据发送

../_images/image2710.png

板上验证#

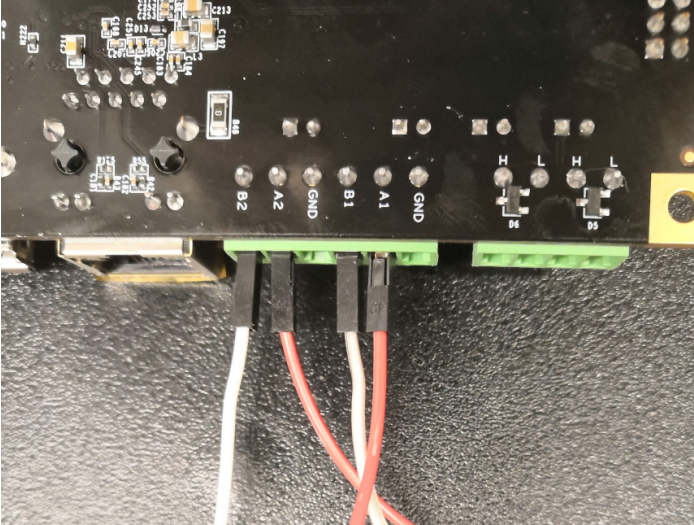

  1. 用杜邦线将A1与A2连接，B1与B2连接如下：

../_images/image287.png

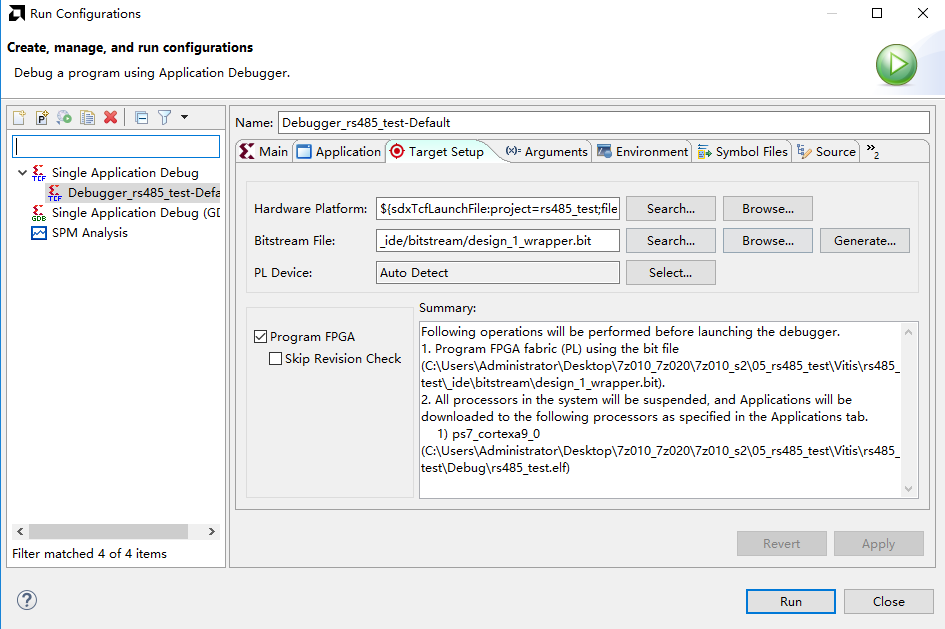

  1. 下载界面设置

../_images/image297.png

  1. 串口打印信息

../_images/image307.png

本章小结#

本章介绍了利用板子上的两路RS485进行回环测试，大家可以在此基础上功能扩展进行测试。
