XADC的使用

XADC的使用#

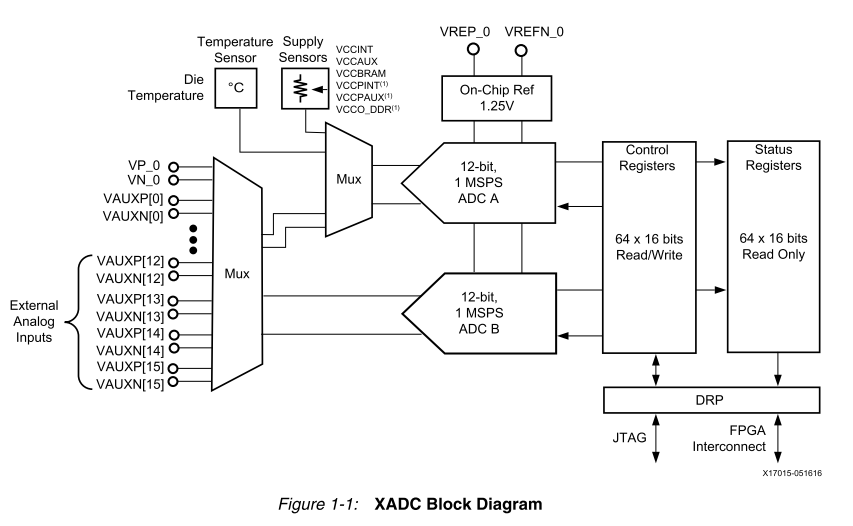

本章介绍XADC的使用，XADC内嵌在PS端，允许CPU或其他主机连接XADC，而不用使用PL端。XADC最大采样率为1MSPS，精度为12bits，内置电压和温度传感器，可监测芯片的电压及温度信息。如图所示电压传感器可监测芯片的VCCINT,VCCAUX,VCCBRAM等，VP_0和VN_0为一对专用的ADC模拟输入口。VAUXP[*]和VAUXN[*]也是ADC输入口，但是不用作ADC输入口时，可用作普通IO使用。在AX7015/AX7021/AX7010/AX7020/AX7Z035/AX7Z100开发板上这些引脚均未引出。因此本实验主要测量温度传感器Temperature Sensor以及电压传感器Supply Sensors的值。

../_images/image190.png

本实验介绍三种读取传感器信息值的方法。首先需要新建Vivado工程，同样以“ps_hello”工程为基础，另存一个工程，不再赘述。

Hardware读取XADC#

  1. 打开工程，连接好开发板电源，JTAG下载器，并将开发板调整为JTAG模式，开发板上电，点击Open Hardware Manager，再点击Auto Connect，发现硬件。

../_images/image250.png

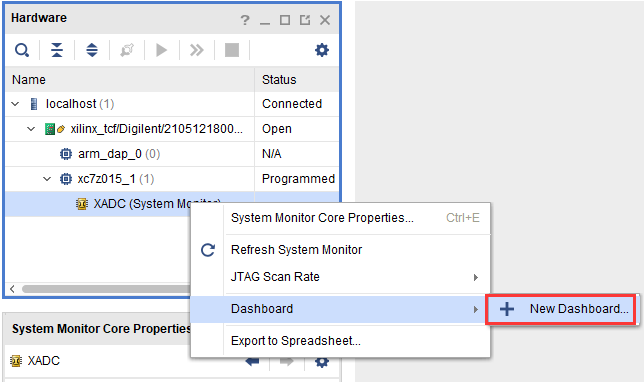

  1. 右键选中XADC，新建Dashboard

../_images/image330.png

  1. 修改名称，点击OK

../_images/image429.png

  1. 默认会有温度信息

../_images/image527.png

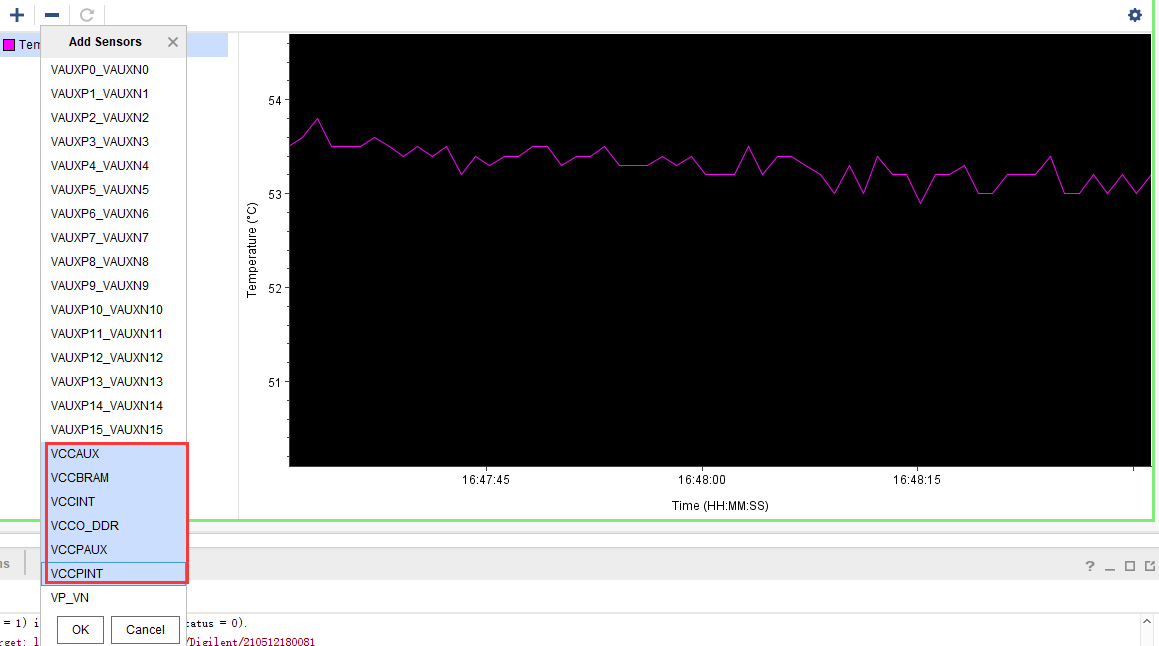

  1. 点击+将电压值添加到窗口

../_images/image625.png

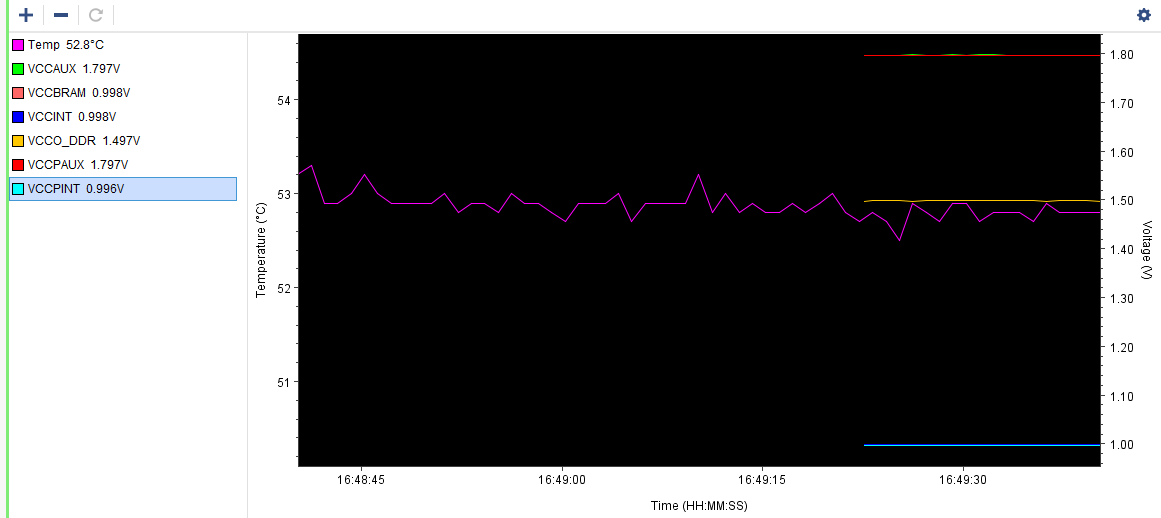

  1. 显示如下

../_images/image724.png

此方法优点是图形化显示，较为直观，但缺点是无法得到数据值。下面介绍PS读取XADC信息。

PS读取XADC信息#

  1. 打开Vitis软件，新建Vitis工程，已经为大家准备好了程序，可拷贝到新的工程

../_images/image820.png

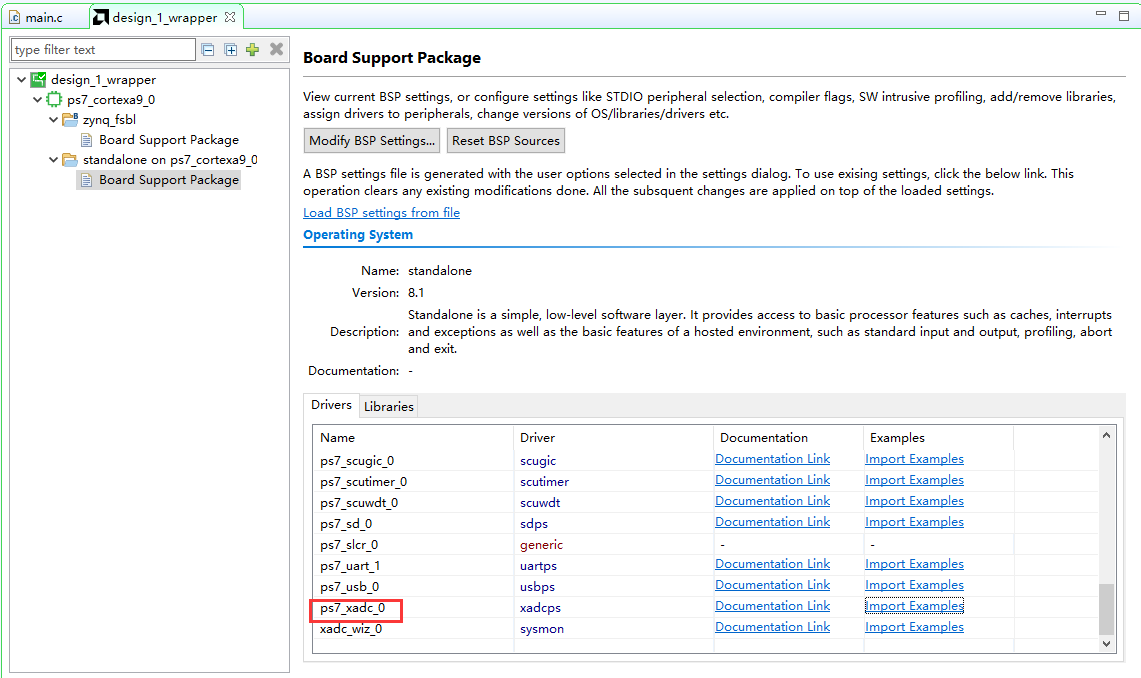

  1. 可以在platform.spr的BSP中看到PS自带有XADC外设

../_images/image915.png

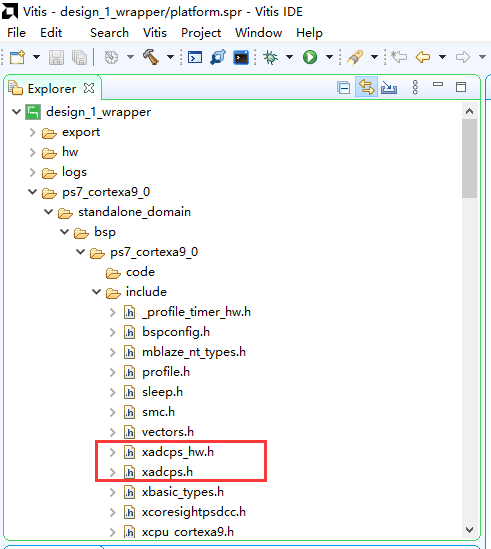

  1. 在本实验中主要用到xadcps.h和xadcps_hw.h

../_images/image1013.png

  1. 此实验现象为读取温度和电压的数据，并每隔1S通过串口打印出来。通过XAdcPs_GetAdcData函数读取原始值，用XAdcPs_RawToTemperature宏将ADC值转换为温度值。用XAdcPs_RawToVoltage转换为电压值。

../_images/image1118.png

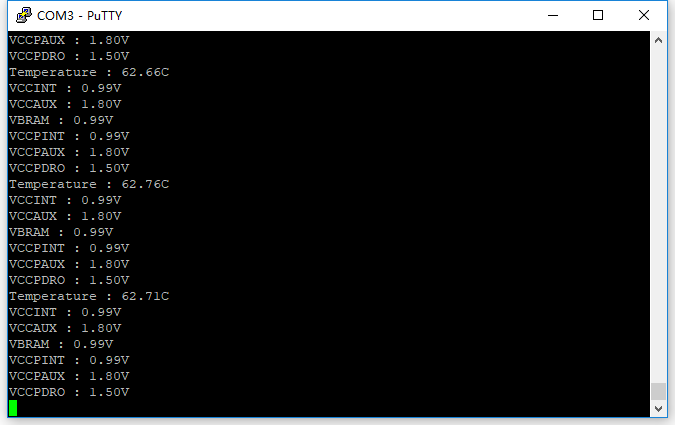

  1. Run as下载后在串口工具中可看到打印信息如下：

../_images/image1215.png

此方法简单方便，可以读取数据信息，但是其信号对于PL端来说是不可见的，灵活性差些。参考资料UG585，UG480。下面再介绍AXI总线方式读取数据。

AXI总线读取XADC信息#

前面PS端读取XADC实验是通过查询的方式读取，本小节实验我们想在查询的基础上，添加中断，监测温度是否超过一定温度，如果超过了，就产生中断。

  1. 添加XADC模块，点击Run Connection Automation

../_images/image1313.png

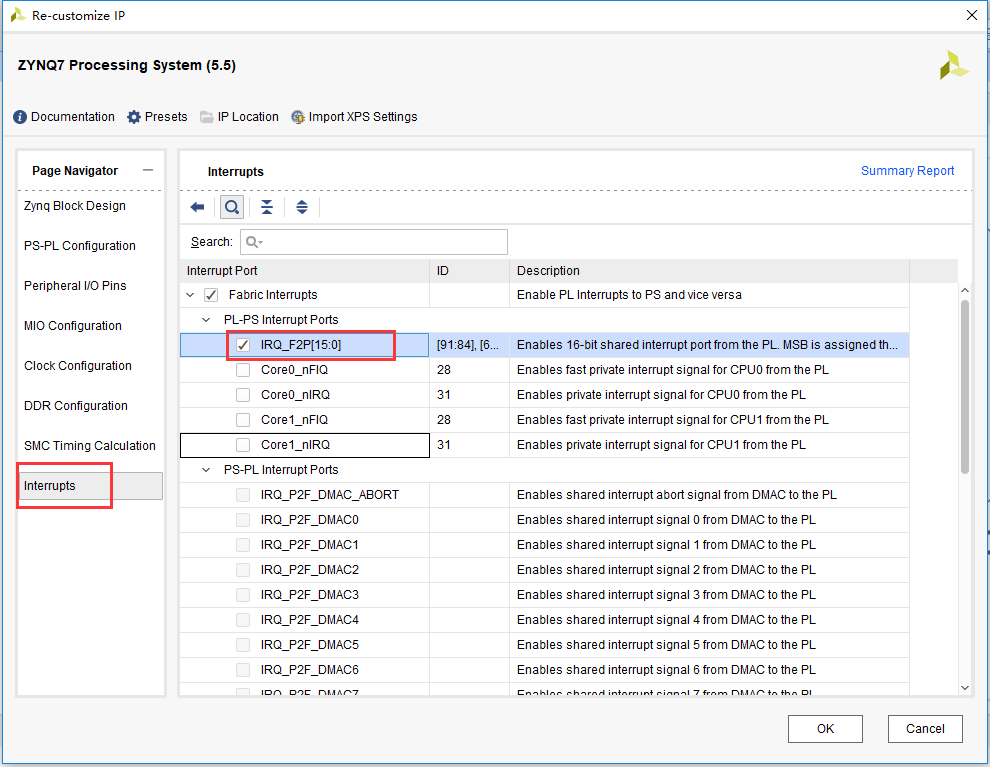

  1. 重新配置Zynq CPU，添加PL端中断，点击OK完成

../_images/image1412.png

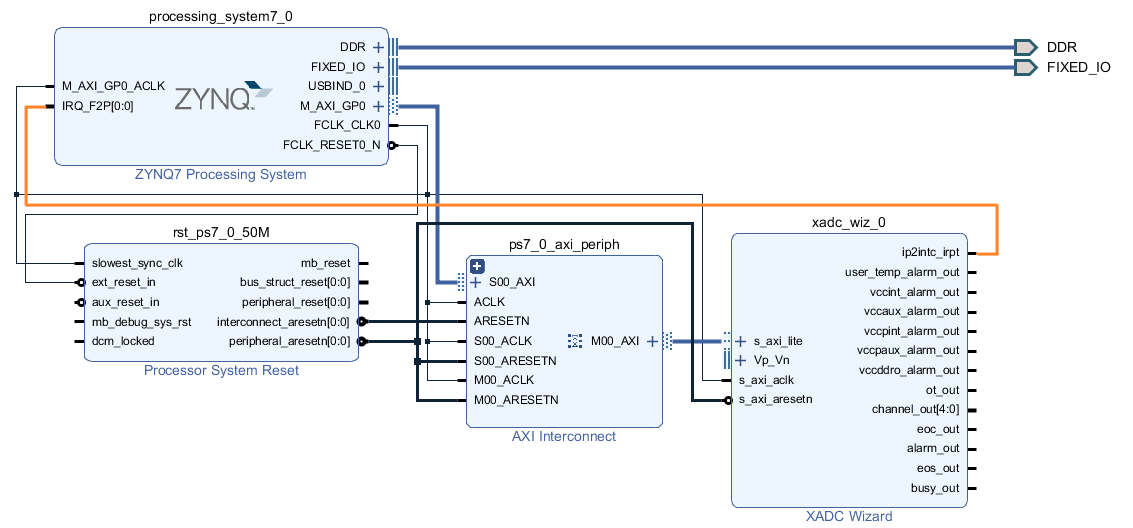

  1. 连接XADC中断到CPU中断口， image1

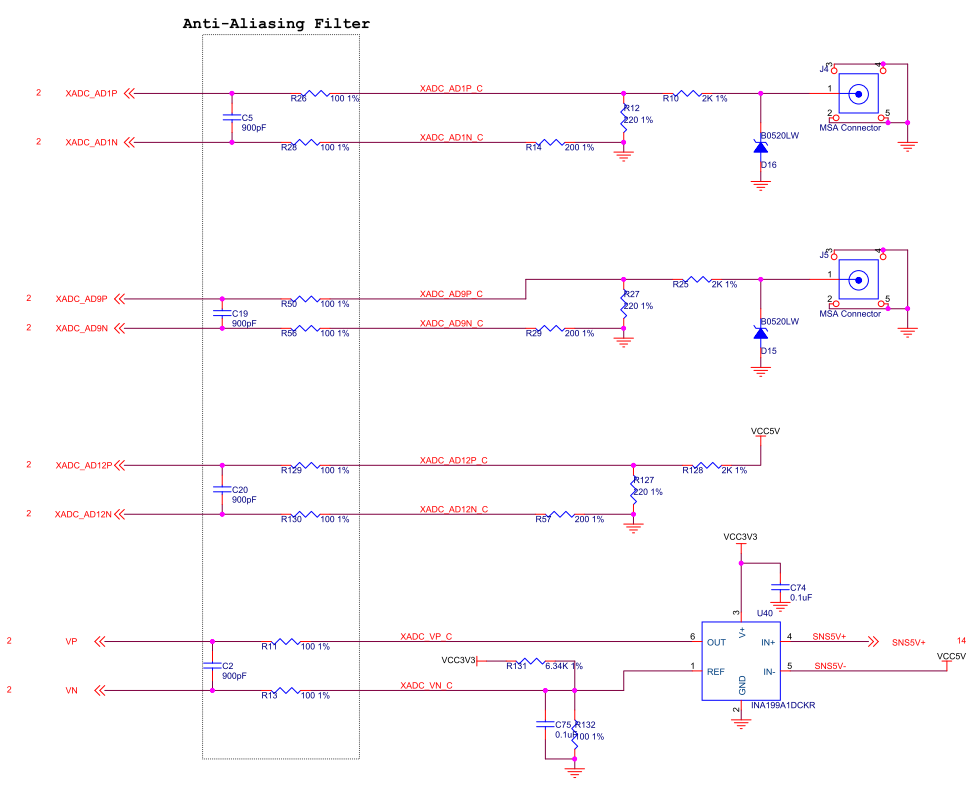

  2. 由于板子连接了Vp_Vn，以及VAUX1, VAUX9, VAXU12四个XADC的外部引脚，因此需要对XADC模块进行配置，在Basic界面设置为Channel Sequencer

../_images/image1611.png ../_images/image1711.png

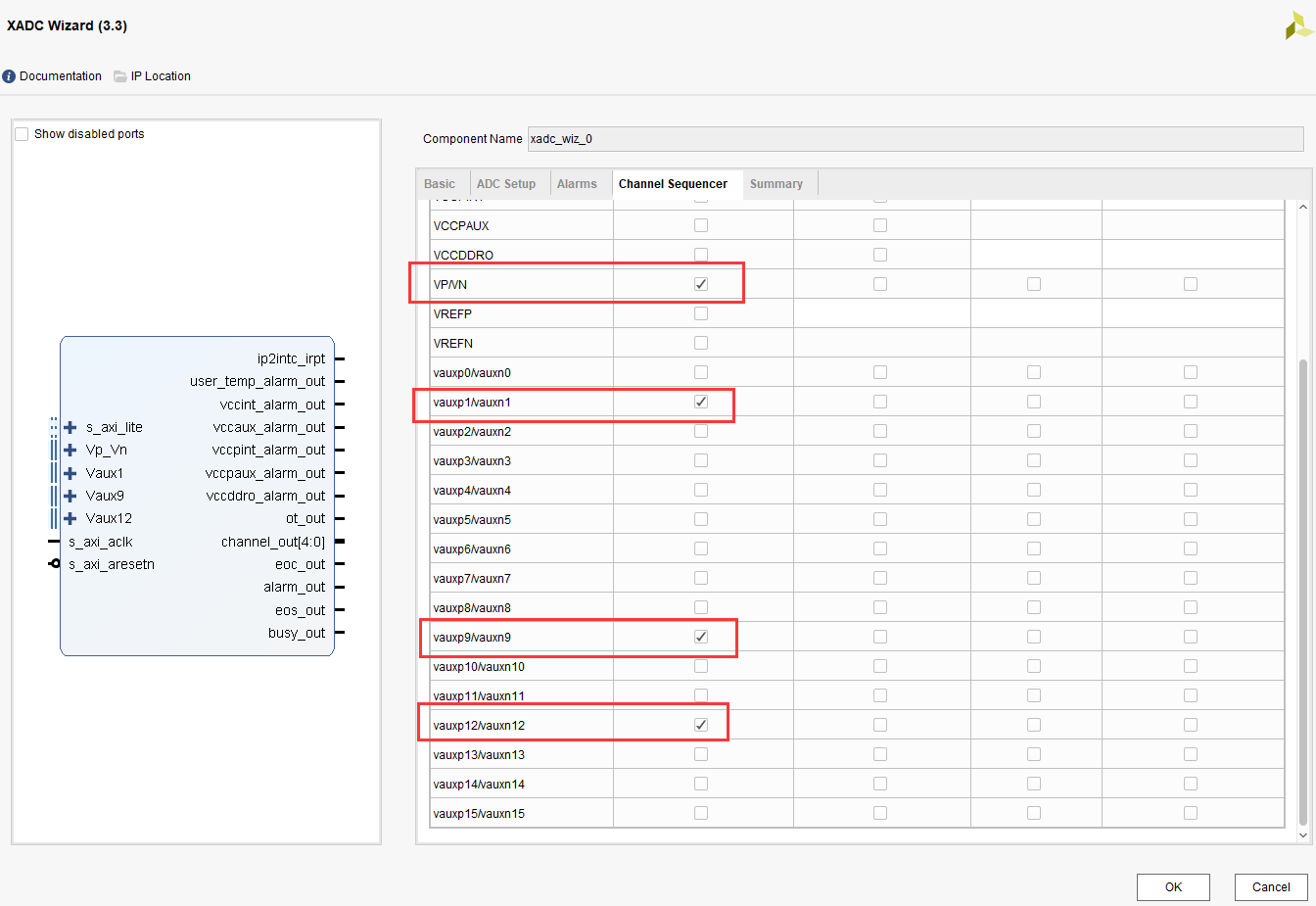

在Channel Sequencer界面，选择上四路通道，点击OK

../_images/image1811.png

  1. 将四个通道导出引脚，并修改名称

../_images/image1911.png

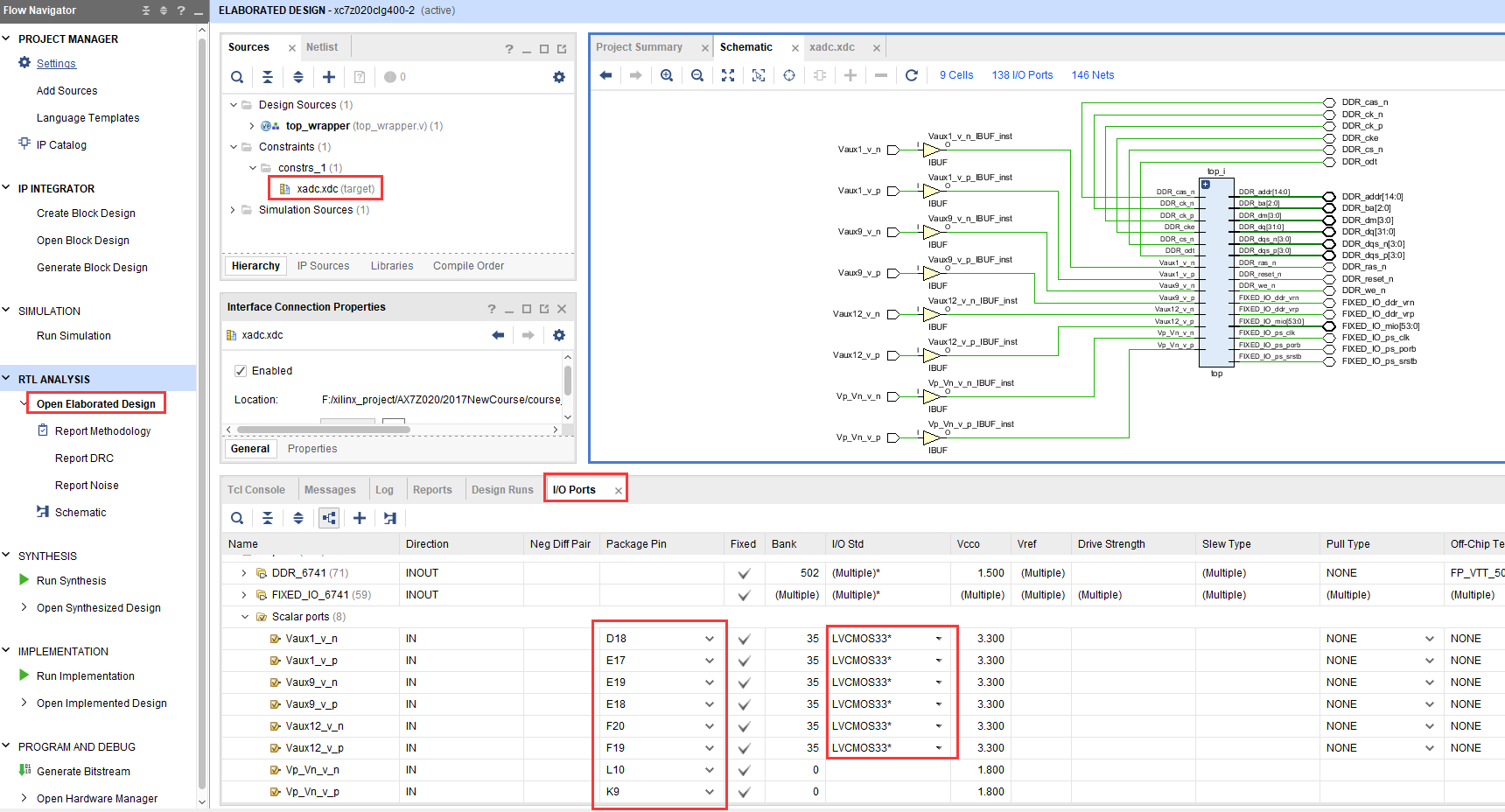

  1. 重新Generate Output Products，之后open Elaborated Design，并在IOPorts里修改引脚位置，这些位置是固定的，主要是电平标准的设置，保存到xdc文件内。Vp_Vn读取的是板子的电流，VAUX12为板子的供电电压5V，VAUX1和VAUX9连接的是SMA接头。

../_images/image2010.png

  1. 此次需要生成Bitstream，点击Generate Bitstream，生成FPGA下载文件。

../_images/image2114.png

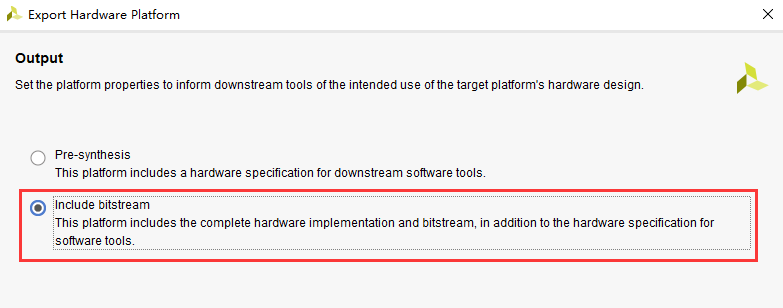

  1. 重新Export Hardware，在这里在选中Include bitstream

../_images/image2212.png

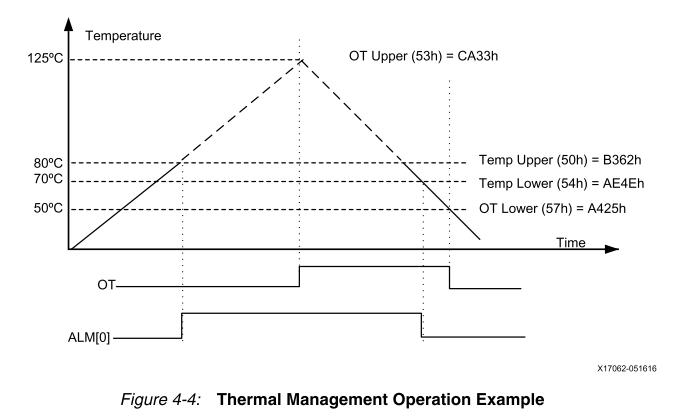

  1. XADC有很多报警信号alarm，如温度，电压等，此实验通过设置XADC的温度的Temp Upper和Temp Lower值，设置中断，一旦温度超过Temp Upper的值，就会触发中断

../_images/image2311.png

温度值与ADC Code值换算关系式如下，程序中有现成的公式可用

../_images/image2410.png

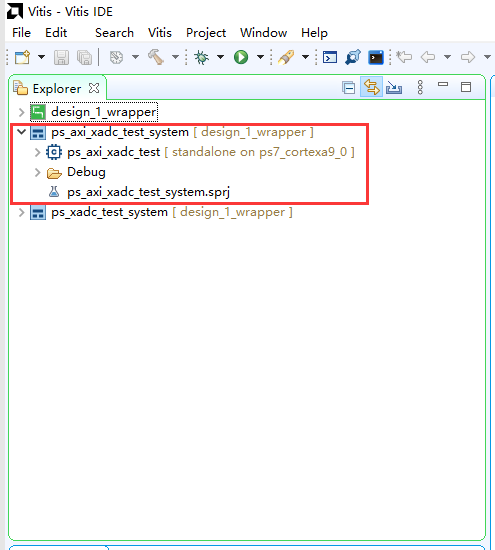

  1. 新建Vitis工程

../_images/image259.png

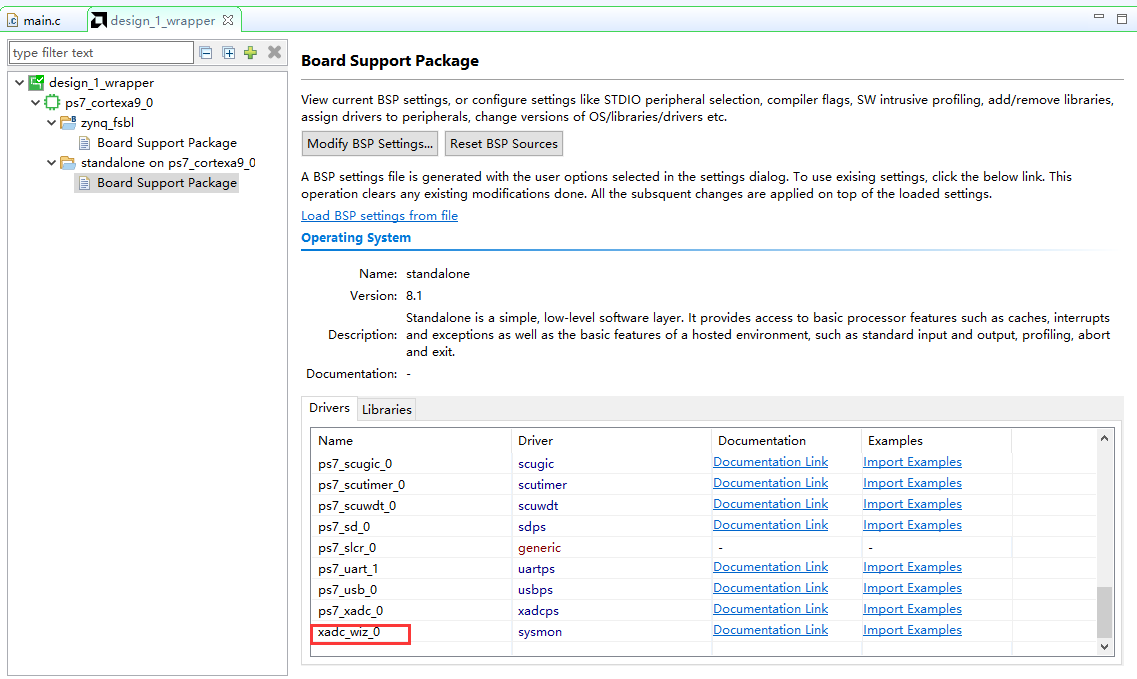

  1. 在platform.spr的BSP里多了一个模块，也就是刚才添加的XADC模块，用到了sysmon.h和sysmon_hw.h头文件。

../_images/image268.png

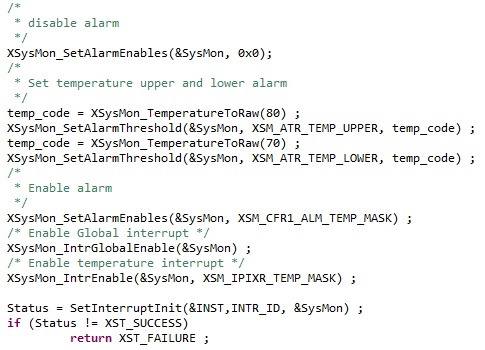

  1. 以下为设置温度的upper和lower值，打开全局中断和温度中断，中断寄存器可以在PG091文档中找到

../_images/image278.png

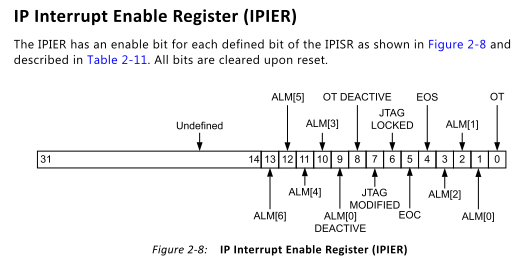

温度中断使能为ALM[0]，打开此中断即可

../_images/image286.png

XSysMon_IntrGlobalEnable(); 全局中断使能函数

XSysMon_IntrEnable(); 中断使能函数，可使用MASK宏定义来确定需要打开的中断

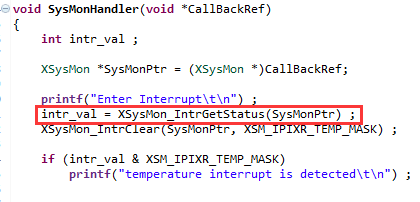

  1. 中断服务程序中使用XsysMon_IntrGet_Status();函数读取中断状态寄存器，确定是否是温度中断，打印信息，最后使用XSysMon_IntrClear();函数清除中断

../_images/image296.png

  1. 打开Run Configuration窗口，新建System Debugger，选择Program FPGA，点击Run

../_images/image306.png

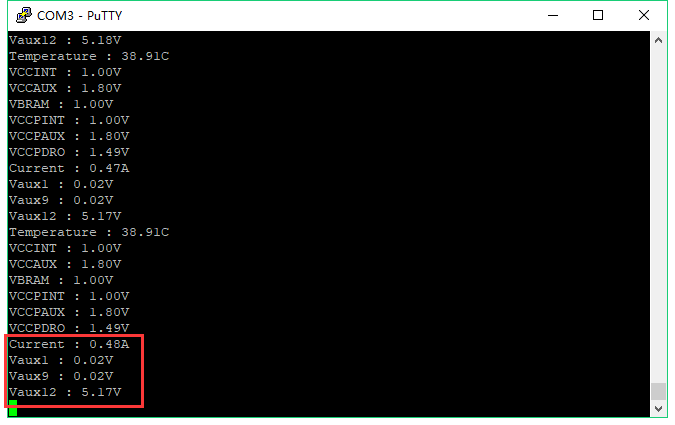

  1. 在程序中设置了电流的转换，电流为0.48A左右，电压VAUX12为5V左右，有一定偏差。SMA没有连接信号。

../_images/image3112.png

XADC的ADC接口电压范围是0-1V，我们的电路设计做了分压，分压值为10，因此从SMA接入的电压输入范围为0-10V。

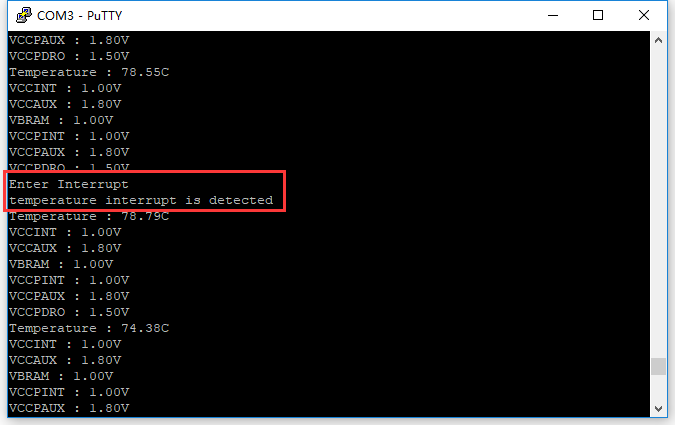

  1. 程序中设置Upper为80摄氏度，在高于80度后会触发一次中断，等温度降到lower温度后，如果温度再次上升到Upper温度之上，又会触发中断。如下串口所示。

../_images/image3210.png

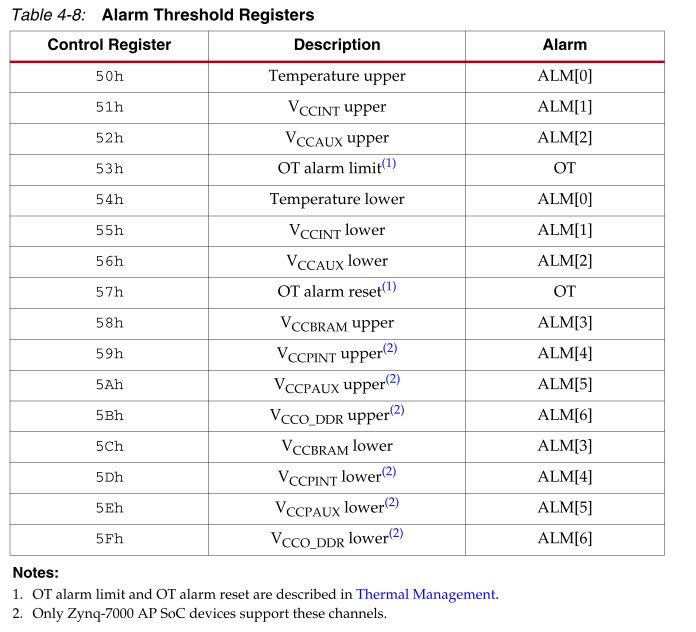

当然还有其他许多报警，可以通过配置Alarm Threshold寄存器和中断寄存器实现不同的监测功能。

../_images/image337.png

此种方法不但可以访问温度和电压传感器，还可以在PL端进行访问，本章不再做讲解。

本章小结#

本章介绍了三种读取XADC的方法，各有优缺点，用户可根据需求选择需要的方式。
